గేట్ వాల్వులు ప్రవాహ నియంత్రణ కోసం కాకుండా ద్రవాల ప్రవాహాన్ని ఆపివేయడానికి ఉపయోగిస్తారు. పూర్తిగా తెరిచినప్పుడు, సాధారణ గేట్ వాల్వ్ ప్రవాహ మార్గంలో ఎటువంటి అడ్డంకిని కలిగి ఉండదు, ఫలితంగా చాలా తక్కువ ప్రవాహ నిరోధకత ఉంటుంది. గేట్ కదిలినప్పుడు ఓపెన్ ఫ్లో పాత్ యొక్క పరిమాణం సాధారణంగా నాన్లీనియర్ పద్ధతిలో మారుతుంది. దీని అర్థం కాండం ప్రయాణంతో ప్రవాహం రేటు సమానంగా మారదు. నిర్మాణాన్ని బట్టి, పాక్షికంగా తెరిచిన గేట్ ద్రవ ప్రవాహం నుండి కంపించవచ్చు.
డిజైన్ లక్షణాలు
- బయటి స్క్రూ మరియు యోక్ (OS&Y)
- టూ పీస్ సెల్ఫ్ అలైన్నింగ్ ప్యాకింగ్ గ్లాండ్
- స్పైరల్-వౌండ్ గాస్కెట్తో బోల్టెడ్ బోనెట్
- ఇంటిగ్రల్ బ్యాక్సీట్
లక్షణాలు
- ప్రాథమిక డిజైన్: API 602, ANSI B16.34
- ఎండ్ టు ఎండ్: DHV స్టాండర్డ్
- పరీక్ష & తనిఖీ: API-598
- స్క్రూడ్ ఎండ్స్ (NPT) నుండి ANSI/ASME B1.20.1 వరకు
- సాకెట్ వెల్డ్ ASME B16.11 కు ముగుస్తుంది
- బట్ వెల్డ్ ASME B16.25 కు ముగుస్తుంది
- ఎండ్ ఫ్లాంజ్: ANSI B16.5
ఐచ్ఛిక లక్షణాలు
- కాస్ట్ స్టీల్, అల్లాయ్ స్టీల్, స్టెయిన్లెస్ స్టీల్
- పూర్తి పోర్ట్ లేదా సాధారణ పోర్ట్
- విస్తరించిన కాండం లేదా దిగువన సీల్
- వెల్డెడ్ బోనెట్ లేదా ప్రెజర్ సీల్ బోనెట్
- అభ్యర్థనపై పరికరాన్ని లాక్ చేయడం
- అభ్యర్థన మేరకు NACE MR0175 కు తయారీ

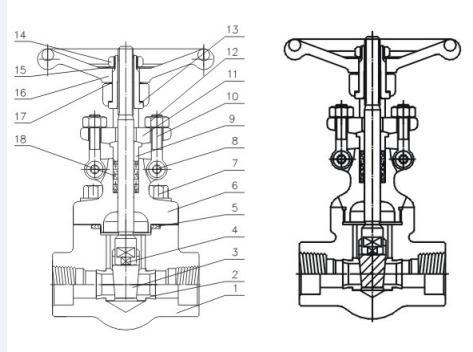

ఉత్పత్తుల డ్రాయింగ్
అప్లికేషన్ ప్రమాణాలు
1.డిజైన్ మరియు తయారీ API 602, BS5352, ANSI B 16.34 కి అనుగుణంగా ఉంటాయి.
2. కనెక్షన్ దీని నుండి ముగుస్తుంది:
1) సాకెట్ వెల్డ్ పరిమాణం ANSI B 16.11 ,JB/T 1751 కి అనుగుణంగా ఉంటుంది.
2) స్క్రూ చివరల పరిమాణం ANSI B 1.20.1,JB/T 7306 కి అనుగుణంగా ఉంటుంది.
3) బట్-వెల్డెడ్ ANSI B16.25,JB/T12224 కి అనుగుణంగా ఉంటుంది
4) ఫ్లాంగ్డ్ చివరలు ANSI B 16.5,JB79 కి అనుగుణంగా ఉంటాయి
3. పరీక్ష మరియు తనిఖీ వీటికి అనుగుణంగా ఉంటాయి:
1)API 598,GB/T 13927,JB/T9092
4. నిర్మాణ లక్షణాలు:
బోల్టెడ్ బోనెట్, బయటి స్క్రూ మరియు యోక్
వెల్డెడ్ బోనెట్, బయటి స్క్రీస్ మరియు యోక్
5. పదార్థాలు ANSI/ASTM కి అనుగుణంగా ఉంటాయి
6. ప్రధాన పదార్థాలు:
A105,LF2,F5,F11,F22,304(L),316(L),F347,F321,F51,Monel,20Alloy
కార్బన్ స్టీల్ ఉష్ణోగ్రత-పీడన రేటు
CL150-285 PSI@ 100°F
CL300-740 PSI@ 100°F
CL600-1480 PSI@ 100°F
CL800-1975 PSI@ 100°F
CL1500-3705 PSI@ 100°F
ప్రధాన భాగం పదార్థాల జాబితా
| NO | భాగం పేరు | A105/F6a | A105/F6a HFS | ఎల్ఎఫ్2/304 | F11/F6AHF ద్వారా మరిన్ని | ఎఫ్304(ఎల్) | ఎఫ్316(ఎల్) | ఎఫ్ 51 |
| 1 | శరీరం | ఏ105 | ఏ105 | ఎల్ఎఫ్2 | ఎఫ్ 11 | ఎఫ్304(ఎల్) | ఎఫ్316(ఎల్) | ఎఫ్ 51 |
| 2 | సీటు | 410 తెలుగు | 410హెచ్ఎఫ్ | 304 తెలుగు in లో | 410హెచ్ఎఫ్ | 304(ఎల్) | 316(ఎల్) | ఎఫ్ 51 |
| 3 | వెడ్జ్ | ఎఫ్6ఎ | ఎఫ్6ఎ | ఎఫ్304 | F6aHF ద్వారా మరిన్ని | ఎఫ్304(ఎల్) | ఎఫ్306(ఎల్) | ఎఫ్ 51 |
| 4 | కాండం | 410 తెలుగు | 410 తెలుగు | 304 తెలుగు in లో | 410 తెలుగు | 304(ఎల్) | 316(ఎల్) | ఎఫ్ 51 |
| 5 | రబ్బరు పట్టీ | 304+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 304+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 304+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 304+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 304+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 316+ఫ్లెక్సిబుల్ గ్రాఫైట్ | 316+ఫ్లెక్సిబుల్ గ్రాఫైట్ |
| 6 | బోనెట్ | ఏ105 | ఏ105 | ఎల్ఎఫ్2 | ఎఫ్ 11 | ఎఫ్304(ఎల్) | ఎఫ్316(ఎల్) | ఎఫ్ 51 |
| 7 | బోల్ట్ | B7 | b7 | L7 | బి16 | బి8(ఎం) | బి8(ఎం) | బి8(ఎం) |
| 8 | పిన్ | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 304 తెలుగు in లో | 304 తెలుగు in లో | 304 తెలుగు in లో |
| 9 | గ్రంథి | 410 తెలుగు | 410 తెలుగు | 304 తెలుగు in లో | 410 తెలుగు | 304 తెలుగు in లో | 316 తెలుగు in లో | ఎఫ్ 51 |
| 10 | గ్లాండ్ ఐబోల్ట్ | B7 | B7 | L7 | బి16 | బి 8 ఎమ్ | బి 8 ఎమ్ | బి 8 ఎమ్ |
| 11 | గ్లాండ్ ఫ్లాంజ్ | ఏ105 | ఏ105 | ఎల్ఎఫ్2 | ఎఫ్ 11 | ఎఫ్304 | ఎఫ్304 | ఎఫ్304 |
| 12 | హెక్స్ నట్ | 2H | 2H | 2H | 2H | 8M | 8M | 8M |
| 13 | కాండం గింజ | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు |
| 14 | లాకింగ్ నట్ | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | నేమ్ప్లేట్ | AL | AL | AL | AL | AL | AL | AL |
| 16 | హ్యాండ్వీల్ | ఏ197 | ఏ197 | ఏ197 | ఏ197 | ఏ197 | ఏ197 | ఏ197 |
| 17 | లూబ్రికేటింగ్ గాస్కెట్ | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు | 410 తెలుగు |
| 18 | ప్యాకింగ్ | గ్రాఫైట్ | గ్రాఫైట్ | గ్రాఫైట్ | గ్రాఫైట్ | గ్రాఫైట్ | గ్రాఫైట్ | గ్రాఫైట్ |
